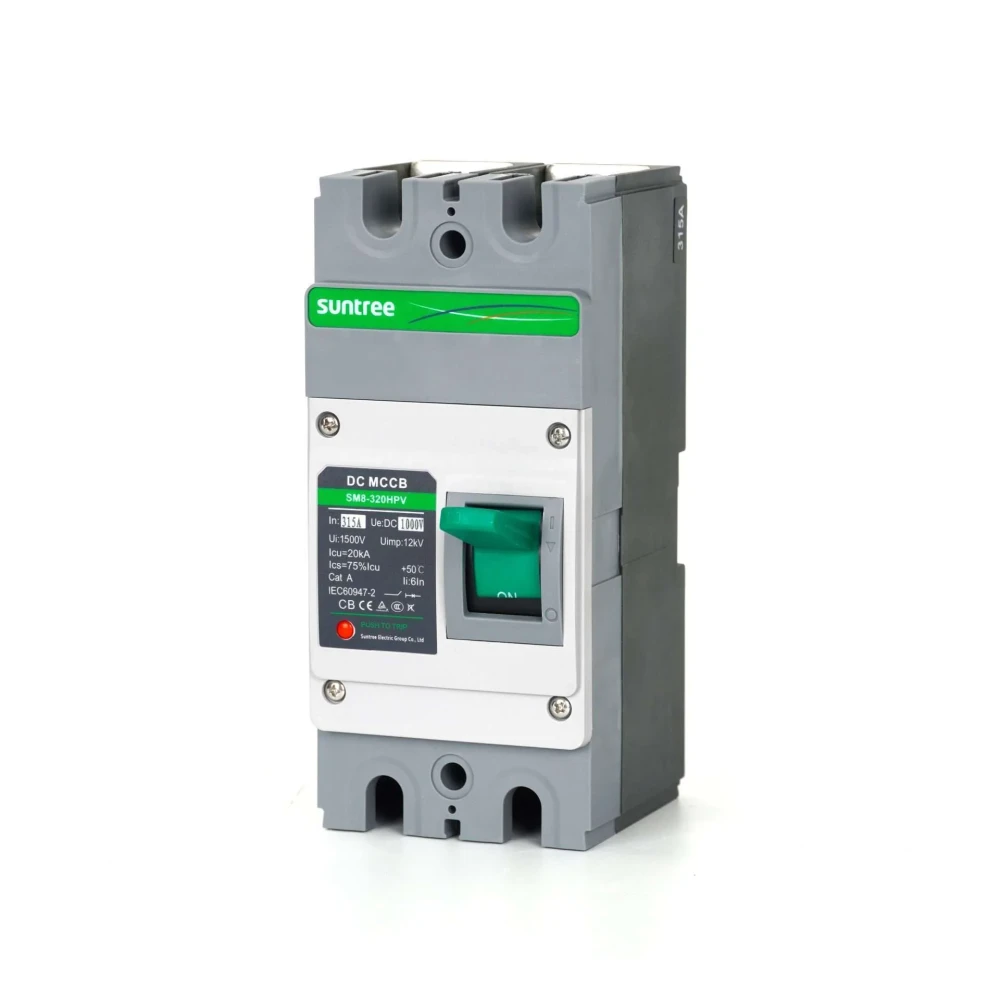

DC Автоматичен прекъсвач 1000v 160A подходящ за литиеви соларни батерии

DC Автоматичен прекъсвач 1000v 160A

Модел на продукта SM8-250HPV/2/2P 1000V

Име на продукта PV DC MCCB

Номинално работно напрежение Ue DC1000V 1200V

Номинално изолационно напрежение Ui 1500V

Номинално импулсно издържано напрежение Uimp 12kV

Брой полюси 2

Болтове М10

Тип изключване Термомагнитно (термомагнитно нерегулируемо) TMD фиксиран

Производствени стандарти GB14048.2，IEC/EN 60947-2 Използвайте категория A(PV-1)

Текуща корпусна рамка In 160A Номинален работен ток le 1 60 A

Максимална мощност на прекъсване при късо съединение Icu Ue1500v 15kA

Номинален експлоатационен капацитет на прекъсване при късо съединение lcs 75%ICU

Токова настройка Ir 1In

Мигновена защита от късо съединение LiMechanical живот 6In (мин. 1000A)

Механичен живот 10000 пъти

Електрически живот 2000 пъти

Габаритни размери Д×Ш×В 90×200×86 мм

Режим на инсталиране Фиксиран

Клема за окабеляване: lP20/всички страни: IP40 Относителна влажност Не повече от 95% при +50C

Клас на замърсяване Ниво 3

Работна температура -40℃-+75℃

Индикации за работа Индикация ВКЛ./ИЗКЛ

Електрически аксесоари Опция: шунт/спомагателен/аларма (забележка: само един комплект спомагателни, аларма и шунт може да се монтира от лявата и дясната страна) 2P само от лявата страна

Изолираща функция Да

Видео:

https://www.youtube.com/watch?v=9OR_uyYAnTc&ab_channel=CtyTu%E1%BA%A5nTh%C3%A0nhEnergyVi%E1%BB%87tNam

Документи:

DC-MCCB-1000V1500V-SM8-250HPV.pdf
